Torolàlana momba ny fametahana fantsona

Ao amin'ny tambajotra midadasika amin'ny fantsona izay manome rano, entona ary fanaraha-maso ho an'ny tontolo maoderina misy antsika, dia matetika ny saina no miantehitra amin'ny fantsona na ny valva mibaiko ny fikorianan'ny rano. Na izany aza, ny tena mahatonga ny rafitra sarotra, miasa ary azo itokisana dia ny manetry tenafantsona fantsona. Ireo singa manan-danja ireo dia ny mpampitohy, ny tale ary ny adaptatera izay manova ny halavan'ny sodina ho faritra misy tanjona. Ny fahatakarana ny karazany, ny asany ary ny fenitry ny fifantenana dia tena fototra amin'ny tetikasa fitantanana ranon-javatra na entona mahomby.

Ny asa fototra: Mihoatra noho ny mampifandray fotsiny

Ny fittings dia manana tanjona manan-danja maromaro ankoatra ny fifandraisana tsotra:

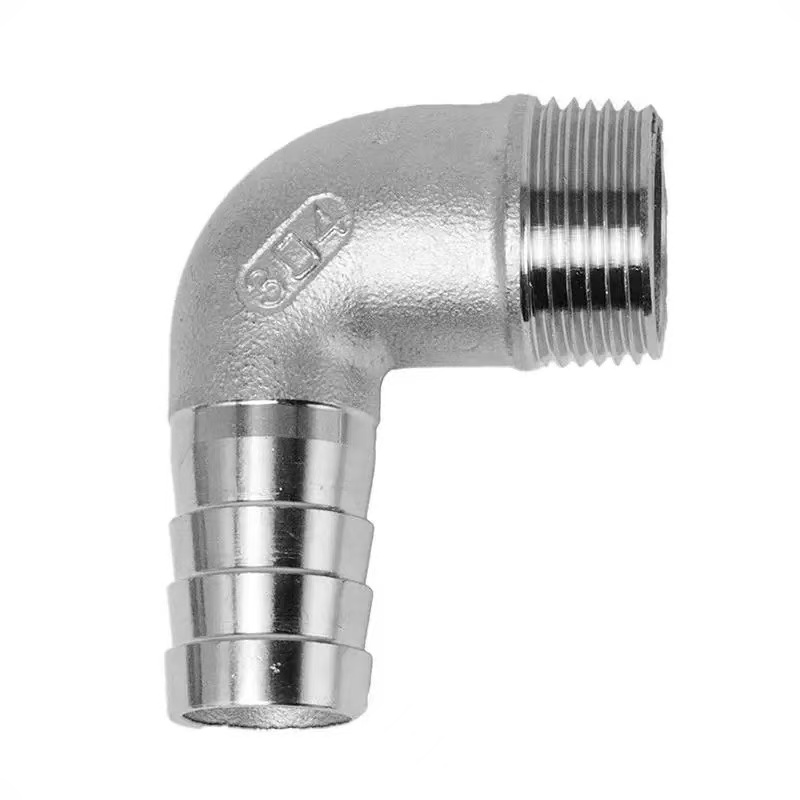

*   Fiovan'ny tari-dalana: Ny kiho (matetika 45° na 90°) dia mamindra fantsona manodidina ireo sakana na amin'ny sisin-drafitra.

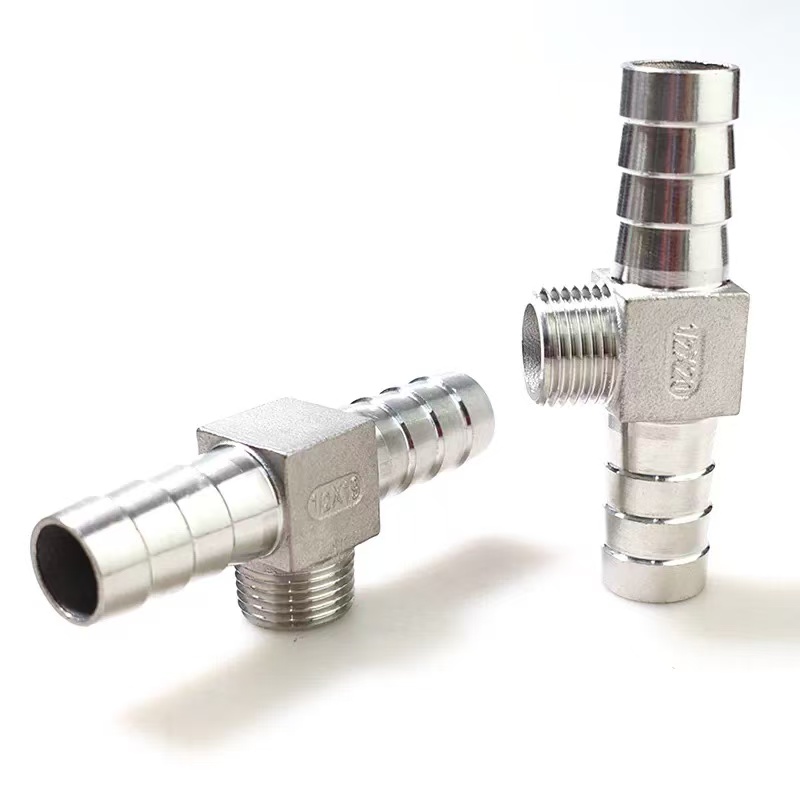

*   Fizarana na fampiarahana ny Flow: Tees sy Crosses mizara fikoriana iray ho sampana maromaro na manambatra ny fidiran'ny maro ho iray.

*   Fampifanarahana amin'ny habeny: Mampifandray ireo fantsona samy hafa savaivony tsy misy olana ny Reducer sy Bushings.

*   Fanitarana andalana: mampifandray fantsona roa mitovy habe amin'ny fihodinana mahitsy ny couplings.

*   Famoronana seranan-tsambo: Ny nono sy ny lasely dia manome toerana fidirana ho an'ny paompy, fandrefesana, na tsipika fanampiny.

*   Famaranana: Mamehy ny faran'ny sodina ny Cap sy Plugs, na maharitra na vonjimaika.

Toetra fototra: fitaovana, fifandraisana ary famolavolana

Miankina amin'ny toetra telo fototra ny fisafidianana ny mety tsara:

1.  Fitaovana: Ny fametahana dia tsy maintsy mifanaraka amin'ny akora sodina sy ny antonony (ranoka/gazy) ho entiny.

   *   Varahina & Varahina: Tena tsara ho an'ny rano fisotro, fanafanana ary fampiasana entona sasany. Mahatohitra harafesina ary mora apetraka amin'ny alalan'ny soldering na press-fit.

   *   Steel Carbon & Stainless Steel: Ny fenitra ho an'ny fampiharana indostrialy, tosidra ambony ary hafanana (etona, menaka, akora simika). Manolotra hery ambony. Ny Stainless dia manatsara ny fanoherana ny harafesina.

   *   PVC, CPVC, ary PEX: Mibahan-toerana amin'ny fantson-drano maoderina, fanondrahana ary tsipika simika misy tsindry ambany. Maivana, tsy misy harafesina, ary matetika mampiasa lasantsy solvent (PVC) na fifandraisana fanaovan-gazety/crimp (PEX).

   *   Vy mora azo: Fantatra amin'ny hamafin'ny rindrankajy misy kofehy, fampiasa matetika amin'ny tsipika mavesatra sy hydraulika.

2.  Fomba fampifandraisana: Io no mamaritra ny fomba ifandraisan'ny fametahana amin'ny fantsona.

   *   Kofehy (voasoka): Ny fomba mahazatra sy azo ampiasaina amin'ny kofehy mipetaka (NPT). Mety tsara ho an'ny rafitra mavesatra fikojakojana, fanovana eny an-tsaha, ary fifandraisana matanjaka izay mety ilaina ny famongorana. Mitaky sealant ho an'ny fifandraisana tsy misy leak.

   *   Soldered/Brazed (Socket Weld): Ho an'ny varahina sy vy indrindra. Mamorona fiaraha-miasa maharitra, malama ary tena azo ianteherana amin'ny alàlan'ny fandrendrehana metaly famenoana eo amin'ny elanelana misy eo amin'ny socket sy ny sodina. Tena ilaina ho an'ny fantson-drano avo lenta sy tsipika mitsikera.

   *   Press-Fit: Fomba maoderina mampiasa fitaovana manokana hanesorana ny fitting amin'ny peratra O anatiny eo amin'ny sodina. Manolotra fifandraisana haingana, madio ary azo antoka tsy misy hafanana na kofehy. Mahazo fananganana haingana amin'ny fantson-drano ara-barotra sy ny rafitra hydronic.

   *   Push-to-Connect: Ny fomba fametrahana tsotra indrindra ho an'ny tsipika vonjimaika na azo idirana (oh : rivotra voatsindry, fitaovana). Ny mekanika collet sy O-ring dia mamela ny fifandraisana sy ny famoahana tsy misy fitaovana.

   *   Weld Solvent: Ampiasaina amin'ny rafitra plastika (PVC/CPVC). Ny solvent simika dia miempo sy mampitambatra ny sodina ary miraikitra amin'ny singa tokana tokana.

3.  Naoty sy fenitry ny tsindry:Fitaovana fantsonadia vita amin'ny kilasy fanerena manokana (ohatra, Fandaharam-potoana 40, 80, Class 150, 300) ary tsy maintsy mifanaraka amin'ny fenitry ny indostria (ASTM, ASME, EN). Tsy azo ifanarahana amin'ny fiarovana ny fisafidianana fitaovana miaraka amin'ny salan'isa fanerena mitovy na mihoatra ny fanerena miasa ambony indrindra an'ny rafitra.

Torolàlana momba ny fisafidianana: Mampifanaraka ny fampifanarahana amin'ny asa

Ny dingana fifantenana lojika dia miantoka ny fahamarinan'ny rafitra:

1. Farito ny serivisy: Inona no ranon-javatra na entona? Amin'ny hafanana sy ny tsindry manao ahoana? Manimba ve izany? (oh : rano mafana azo sotroina, 80°C, 6 bar).

2.  Safidio ny fitaovana fantsona: Mifototra amin'ny fepetran'ny serivisy sy ny teti-bola (oh: Varahina).

3.  Safidio ny fomba fampifandraisana: Ampifandanja ny fampandehanana, ny fahaizana mametraka ary ny filàna fidirana amin'ny ho avy (oh : Press-fit amin'ny hafainganam-pandeha sy ny fahatokisana).

4. Farito ny karazana fametahana sy habe: Farito ny asa ilaina (oh : 90° kiho, 22mm x 22mm).

5.  Hamarino ny fifanarahana: Ataovy azo antoka fa mifanaraka tanteraka amin'ny sodina voafantina sy ny mari-pamantarana rafitra ny fitaovana fametahana, ny fomba famehezana ary ny fanerena.

Fehiny: Ny fototry ny tsy fivadihan'ny rafitra

Ny fametahana fantsona no mari-piatoana manakiana amin'ny fitenin'ny rafitra fantsona. Ny fisafidianana sy ny fametrahana marina azy ireo no fototry ny faharetan'ny rafitra iray, ny fiarovana ary ny fahombiazany. Na dia mety tsy ho hitan'ny maso aza izy ireo, ny famaritana ny fitaovana avo lenta sy mety dia iray amin'ireo fanapahan-kevitra manan-danja indrindra azon'ny injeniera, ny mpandraharaha, na ny installer. Ao amin'ny dihy be pitsiny ny fluid dinamika, ireo singa ireo dia mangina, mpiara-miasa tsy tapaka miantoka ny zava-drehetra mikoriana araka ny natao.
