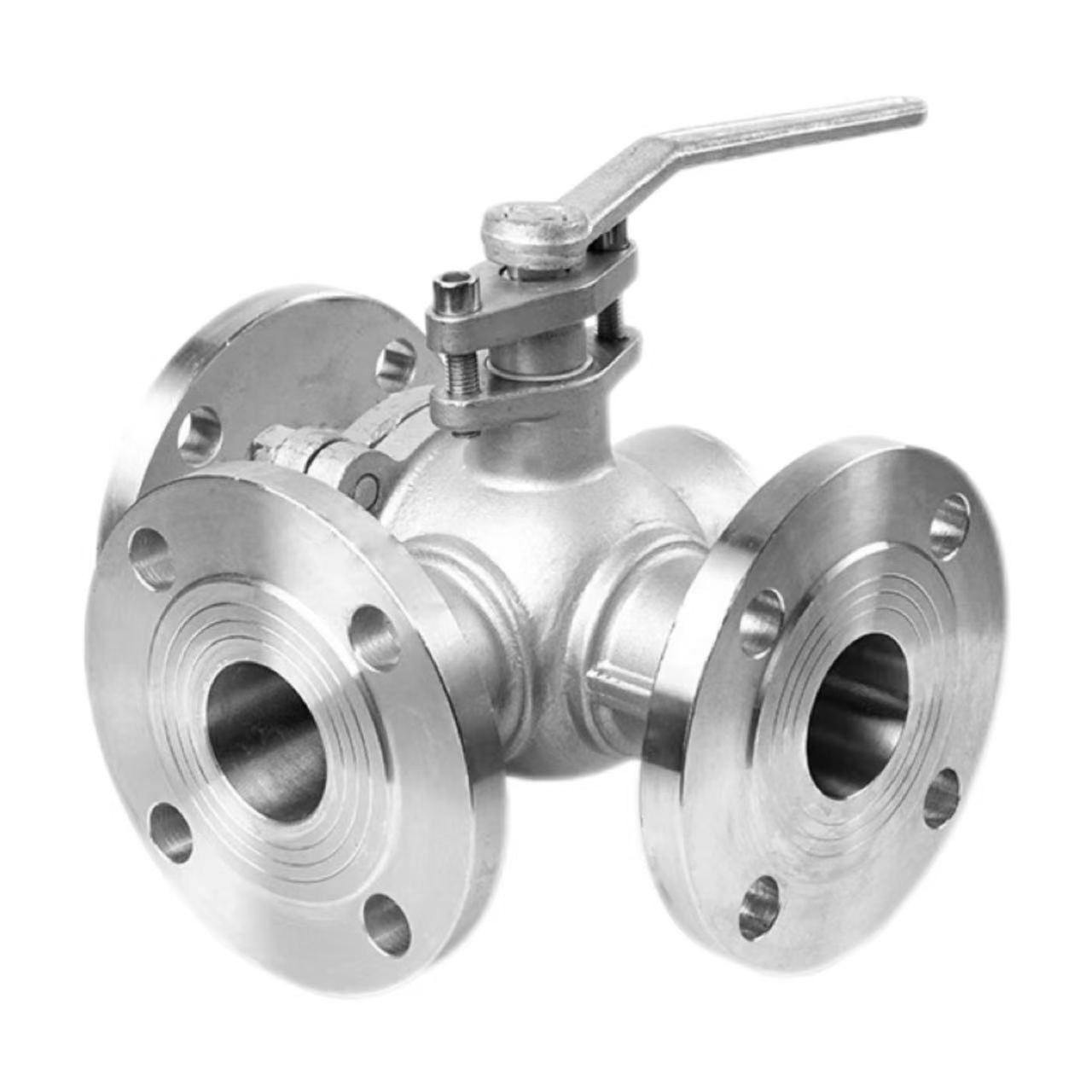

Valve baolina flange telo

Fitsipika miasa

Ny fitsipiky ny fiasan'ny orinasa Shenchi ny harafesiny-mahatohitra telo-lalana flange ball valve dia mifototra amin'ny L-miendrika na T-miendrika fantsona tapaka amin'ny baolina. Ny baolina dia napetraka eo afovoan'ny vatan'ny valva ary mihodina amin'ny tahony. Rehefa mihodinkodina ny baolina, dia mifanitsy amin'ny seranana valva isan-karazany ny fantsona, mahatsapa ny fifindran'ny, ny fampifangaroana, na ny fisarahana amin'ny tari-dalana mikoriana.

baolina miendrika L:

 Ny fihodinana 90° dia ahafahan'ny fitaovana mivadika avy amin'ny fidirana mankany amin'ny fivoahana rehetra, mety amin'ny famerenana ny toe-javatra misy ny fidirana iray sy ny fivoahana roa na ny fidirana roa ary ny fivoahana iray, toy ny famatsiana rano amin'ny reactor roa.

Baolina miendrika T:

Ny fihodinana 180° dia ahafahan'ny seranana telo mifamatotra miaraka na misy seranana roa mifandray, mety amin'ny fampifangaroana haino aman-jery roa ary avy eo mamoaka (mitambatra), na manasaraka ny haino aman-jery iray ho vokatra roa (misaraka), toy ny amin'ny rafitra fampifangaroana rano mafana sy mangatsiaka.

Parameter vokatra:

Anaran'ny vokatra: Valve Ball Flanged telo	Takelaka data (1/8"-4") DN6-DN100
Fanerena nominal: PN16	Fitaovana vatana: WCB, SUS304 (CF8), SUS316L (CF3M)
Fenitra: ANSI, BS, DIN, ISO, JIS	Temperature azo ampiharina: -20 ℃ ~ + 150 ℃ (manara-penitra), hatramin'ny + 350 ℃ (avo ny mari-pana), midina hatramin'ny -196 ℃ (mari-pana ambany)
Fitaovana metaly anatiny: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperature antonony: mari-pana ambony, mari-pana ambany, mari-pana antonony, mari-pana mahazatra
Fomba fiasa: Manual	Tombo-kase: EPDM, PPL
Fomba fifandraisana: Fifandraisana flange	Fampiharana: Rano, rivotra, entona, menaka, ranon-javatra, sns.
Fiaviana: Shina	Santionany: Misy santionany

Ny tombony amin'ny fifandraisana Flange:

Shenchi 3-lalana flanged ball valves mampiasa flange fifandraisana. Raha ampitahaina amin'ny fifandraisana misy kofehy, ny fifandraisana amin'ny flange dia manolotra fanoherana tsindry ambony kokoa; ny naoty PN16 dia afaka mahatohitra ny tsindry 1.6MPa. Ny fandravana dia mety, manamora ny fisavana sy fikojakojana tsy tapaka ny fantsona. Azo antoka ny famehezana azo antoka; miara-miasa ny gasket flange sy ny bolt mba hanafoanana ny mety hisian'ny leakage. Mety amin'ny fantsona lehibe savaivony; ho an'ny diameters ambonin'ny DN50, izay sarotra ny fifandraisana misy kofehy, ny flanges no safidy mahazatra. Shenchi, Sinoa 3-lalana flanged ball valve mpanamboatra, manolotra flanges mifanaraka amin'ny ANSI, BS, DIN, ary JIS fenitra, mahafeno ny filan'ny mpanjifa maneran-tany.

Fametrahana Hevi-dehibe 1: Flange Alignment

Fifanarahana amin'ny flange Rehefa mametraka ny valva baolina flange telo Shenchi dia tsy maintsy mifanaraka ny tavan'ny flange. Ny flanges roa dia tokony ho parallèle sy concentric, miaraka amin'ny deviation tsy mihoatra ny isan-karazany azo atao ny flange gasket. Ny fanerena ny fampifanarahana ny bolt dia miteraka fikorontanan'ny vatana valve, misy fiantraikany amin'ny fihodinan'ny baolina sy ny famehezana. Aorian'ny fampifanarahana, ny gasket dia tokony hapetraka eo afovoany ary tsy tokony hosoloina. Ny valva baolina flange telo misy vidiny ambany dia tsy mitovy amin'ny kalitao ambany; Ny vokatra Shenchi dia manolotra fametrahana mazava tsara sy mora kokoa. Ny valva ball flange telo-mahatohitra amin'ny harafesina dia manana fika vita amin'ny flange mifanaraka amin'ny fenitra, miantoka ny famehezana azo antoka kokoa.

Fametrahana teboka faharoa: Bolt fanenjanana

Ny bolts flange dia tsy maintsy henjana tsikelikely. Ampiharo torque tsikelikely amin'ny dingana 2-3, manaraka ny filaharana diagonal 180 °. Aza hanenjanana kokoa ny lafiny iray indray mandeha, raha tsy izany uneven fanerena ny gasket dia hiteraka leakage fantsona. Ny torque bolt dia tsy maintsy mahafeno ny soatoavina mahazatra; Ny fihenjanana be loatra dia hanimba ny flange na ny bolts, raha toa ka tsy ampy ny famehezana. Shenchi 3-fomba flange ball valva orinasa manome soso-kevitra Torque latabatra ho installers mba hilazana. Ireo teboka fametrahana ireo dia tena ilaina amin'ny fiantohana ny fiasan'ny valve tsy misy leak maharitra; araho tsara ny fepetra takiana.

Hevitra fametrahana 3: Fanohanana sy fanadiovana ny fantsona

Alohan'ny fametrahana dia tsy maintsy diovina ny ao anatin'ny fantsona mba hanesorana ny lasantsy, ny vy, ny fasika ary ny loto hafa. Ny zavatra avy any ivelany miditra ao amin'ny lavaka valva dia afaka mandrakotra ny baolina na ny tombo-kase, ka mahatonga ny fivoahana. Ny fantsona dia tsy maintsy tohanana tsy miankina; ny valva dia tsy tokony hitondra ny lanjan'ny fantsona. Mavesatra ny valva baolina tee flange lehibe savaivony; Ny fihenan'ny pipeline dia mety hisintona ny flange ho eo afovoany, hanimba ny tombo-kase. Ny valva baolina tee flange tsy misy harafesina dia vita amin'ny fitaovana WCB, SUS304, na SUS316L, miaraka amin'ny valva varahina na stainless vy. Rehefa vita ireo teboka fametrahana dia tokony hihodinkodina malalaka ny tahony tsy misy jamming; ny valva dia vonona ho ampiasaina.
